CONSTRUYENDO UNA ANTENA YAGI PARA 432 MHz

En esta ocasión os presento en un video la construcción de una antena Yagi de 5 elementos para la banda de 432 MHz en la cual, para la adaptación, he utilizado el adaptador gamma.

Por supuesto, la he montado en la ventana de mi habitación….

73

Alberto - EB4HRA

SALIR EN VHF Y UHF DESDE UNA VENTANA

Empecé en esto de la radioafición como tantos otros, comprándome un walkie bibanda VHF/UHF, en mi caso el Kenwood TH-F7E. El mundillo me pareció interesante y lleno de posibilidades, aunque, una vez vuelves de la calle, de un sitio despejado y con altura, te metes en casa y piensas “¿Y ahora qué? Ya no es lo mismo”.

Siempre pensé en no montar antenas en el tejado, pero debía mejorar el rendimiento desde casa para tener más posibilidades a la hora de los QSOs, contactos fugaces, estar a la escucha, etc. Había llegado la hora de ponerse a pensar en sacar alguna antena por la ventana y poder aprovechar la cobertura que ofrece mi 4ª planta hacia los lugares en que me encuentro despejado.


Parece una tontería, pero lo primero es analizar cómo es tu ventana. Hay que idear un sistema que te permita montar las antenas, pasar el cable coaxial hacia el interior y poder cerrar la ventana, que luego en invierno hace frío…Y todo depende de cómo sea el marco de la ventana, pues ahí es donde se puede sujetar “lo que sea”. Yo tengo doble ventana en la fachada norte, un aspecto que también hay que considerar.

Analizada la estructura, se me ocurrió un sistema con dos listones de madera: uno para la ventana y otro para la doble ventana. Cada listón encaja perfectamente en los carriles de las ventanas, desde arriba hasta abajo. Si hacemos un taladro en cada uno de los listones, a la misma altura, tenemos dos agujeros por los que meter un tubo de PVC (yo he escogido un diámetro de 20 mm). Este tubo va a ser el brazo que soportará la antena, instalada en el extremo del mismo.

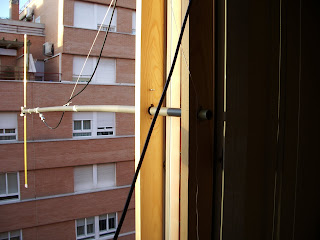

Supongamos que decidimos instalar un dipolo para 144 MHz. Yo suelo construirlos con cinta métrica metálica, pues luego la antena se puede plegar cuando no se usa y ocupa menos espacio. Dicho y hecho, cortamos los dos elementos del dipolo a la longitud adecuada, los fijamos con abrazaderas a una “T” de PVC de fontanería, y encajamos esa “T” en el extremo del tubo (conviene atornillarla, por seguridad). En las siguientes imágenes se muestra la instalación de un dipolo de cinta métrica en la ventana, con los listones de madera y el tubo de PVC.

Es evidente que podemos idear otros sistemas para la fijación de las antenas, pero siempre comento lo mismo a los colegas que me preguntan interesándose por este tema de las antenas ventaneras: el sistema de anclaje, la antena y los otros accesorios que se puedan montar (como por ejemplo cuerdas tensoras, etc.) no pueden caerse. Esto implica dos cosas: la primera es que hay que hacer los montajes y desmontajes con cautela; la segunda es que el sistema que elijamos debe quedar perfectamente fijo, sin posibilidad de que se mueva. Si nos descuidamos aunque sólo sea una vez, según la ley de Murphy, el día que se caiga algo pasará un transeúnte o un coche por debajo y… ¡zas!

Es muy útil que el sistema que ideemos para montar nuestra antena permita asimismo montar otras antenas que podamos construir en el futuro. Incluso que toda la arquitectura permita montar más de una antena (por ejemplo, una bibanda VHF/UHF y otra para HF). Con la arquitectura de los listones de madera es fácil, pues se pueden hacer taladros arriba, abajo y también a media altura, como es el caso de las fotografías anteriores en las que se ve montado el dipolo.

Veamos otros tipos de antenas montadas en esa misma arquitectura. Por continuar con la banda de VHF, aquí tenemos una antena Yagi de 5 elementos, construida también con cinta métrica metálica:

Por supuesto, también se pueden montar antenas comerciales. En este caso la bibanda NAGOYA NR-770R. El brazo que sujeta la antena es una madera rectangular, por lo que los taladros a realizar en los listones de la ventana deben tener esa forma:

Si pasamos a antenas para 432 MHz, tenemos, por ejemplo, un dipolo y una antena Moxon:

Y también una Yagi de 4 elementos construida con cinta métrica:

Para los que conozcáis la antena Townsman, aquí tenéis una para 432 MHz instalada en la ventana y encapsulada en un tubo de plástico:

Creo que hemos hecho un buen repaso de las posibilidades y el juego que da la instalación ventanera para VHF y UHF. Sólo es cuestión de pensar y experimentar, pero desde luego que se puede salir en estas bandas sin problema. Está claro que vamos a estar limitados por el apantallamiento del propio edificio, la altura del piso en el que vivimos, etc., pero es una opción a considerar, antes que estar saliendo continuamente con la estación portátil o en móvil por no tener antenas instaladas en el tejado…


73

Alberto - EB4HRA

También participamos en concursos mundiales ...

Aunque no se trata de nuestras modestas instalaciones ventaneras, esta estación también es muy humilde si la comparamos con las brutales estaciones que suelen participar en los concursos mundiales de radioaficionados. Se trata de kilowatios, enormes torres y directivas monobanda contra nuestra pequeña FT-897, con un dipolo rígido y una antena de cuadro.

Evidentemente no aspiramos a nada dentro del concurso, pero lo pasamos muy bien. Para mí lo más importante de un concurso de radio es pasar un rato agradable con los colegas.

Antenas de VHF/UHF en el balcón...

na forma fácil, económica y rápida de poder estar activos en VHF/UHF es instalar de alguna manera antenas de móvil en nuestro querido balcón. Lógicamente, el alcance estará condicionado por la altura de nuestro edificio, los edificios colindantes, etc. pero siempre será mucho mejor que no tener ninguna antena y así podemos aprovechar un poco más la antena que llevamos en el coche.



En mi caso utilizo una antena Diamond NR-770. Considero que esta antena es muy adecuada para este tipo de montaje porque se trata de un dipolo alimentado por un extremo (en VHF), es decir, mide aproximadamente 1 metro y se alimenta por la base a través de un circuito con condensador y bobina. Esto supone una gran ventaja, pues implica que no es necesario un plano de tierra (al contrario que las antenas tipo 1/4 de onda o 7/8) que puede ser algo difícil de conseguir en nuestra ventana.

En UHF el funcionamiento es bastante aceptable, según el fabricante se comporta como una 2 x 5/8 y tiene una ganancia de 5,5 dBi, aunque eso es excesivamente optimista. Lo que sí hemos comprobado es que funciona igual de bien sin plano de masa.

Otras ventajas son: es muy ligera, prácticamente invisible para los vecinos y bastante económica (ronda los 30 euros).

OTROS MODELOS:

Últimamente he adquirido una Nagoya NL-770r, que es una antena muy similar a la Diamond, tan sólo varía el tipo de bobina central y un poco la mecánica de la base. Esta antena funciona igual de bien que la otra y se puede conseguir en eBay por unos 15 euros puesta en casa. Merece la pena. Invitamos a nuestro amigo Alberto EB4HRA, que la ha probado concienzudamente a que nos escriba un artículo al respecto.

MFJ HAM-TENNA: Montaje en el balcón

Una de las posibilidades que tenemos para transmitir en HF desde nuestro balcón es utilizar antenas del tipo "HamStick", las podemos encontrar de varios fabricantes: MFJ, Workman, Hamstick y otros. Se trata de antenas diseñadas para operación en móvil y son monobanda.

Su particularidad respecto a otras antenas de móvil es que la bobina de carga no se encuentra en la base. En su lugar utilizan un sistema distribuido, con un arrollamiento espiral a lo largo de aproximadamente 1,4 metros que se complementa con una bobina situada más o menos a un metro de la base. La antena se completa con un elemento de acero de aproximadamente 1 metro. En teoría con este tipo de bobinado se obtiene mayor eficiencia que cargando en la base. Por otro lado, el hecho de utilizar elementos monobanda hace que sean algo menos "ruidosas" que otras antenas tipo multibanda.

Su funcionamiento sobre un vehículo es más que aceptable, siempre que se le pueda dar una buena masa. Pero de eso hablaremos en otro artículo.

¿Porqué utilizarlas en el balcón? En mi opinión tienen las siguientes ventajas:

-Son ligeras
-Son discretas
-Se montan y desmontan fácilmente
-Son bastante económicas
-Tienen un rendimiento razonable

Para realizar el montaje en el balcón me he servido de esta pieza, que se encuentra por unos 12 euros y nos da muchas posibilidades para nuestros montajes ventaneros/balconeros.

 Así es como ha quedado la instalación de esta pieza en el balcón:



Como podéis observar, le he dado toma de tierra a la barandilla de la terraza, "es lo que hay". También he realizado un choque con el cable coaxial sobrante.

Y este es el resultado final:

Por ahora no he tenido tiempo de probarla detenidamente, pero he realizado contactos en fonía con Croacia, UK, Bélgica, Italia y Andorra en 40m, con la FT-897 y 50W. Es evidente que nunca vamos a conseguir el rendimiento de un dipolo, pero los resultados son alentadores y se demuestra una vez más que se puede "matar el gusanillo" con muy pocos medios.

¡Hasta la próxima!

SALIR EN HF SIN ANTENAS EN EL TEJADO

Habitualmente salgo en HF montando una caña de pescar en la ventana de mi habitación en configuración horizontal y un cable enrollado de 7,30m de longitud. Añado el un-un 9:1 que me construí hace tiempo, utilizo el acoplador correspondiente... y a funcionar. No hay mayor problema en hacer contactos en las bandas de 80 m, 40m, 20m y 17m, que son las que he probado hasta ahora. Incluso en 10m creo que hice algún contacto local. La verdad es que llevo en esto del segmento HF poco tiempo, pero hacer radio de esta manera se puede, os lo aseguro.


La caña de pescar de 7m



Sin embargo, he sido más ambicioso en el sentido de que quería montar en la ventana alguna antena más pequeña, pues la caña de pescar de 7m es algo monstruoso y llama mucho la atención. Hace tiempo, antes de comprar la FT-857D ya estuve probando en recepción otro tipo de antenas más pequeñas, como mi versión de la tak-tenna, pero quedaba demasiado cerca de la pared, poco despejada y no me convencía. La utilicé después en transmisión y, aunque “se podía hacer algo”, seguía sin convencerme.

Mi versión de la TAK-TENNA

Total, que he tenido que pensar en otra configuración, intentando cumplir los siguientes requisitos:
1. Antena de tamaño muy inferior al de la caña de pescar, de manera que desde la calle pase desapercibida, o por lo menos no llame tanto la atención.
2. Mayor facilidad para instalar y desinstalar. El montaje de la caña no lleva mucho tiempo, pero si se puede reducir, mejor.
3. La antena debe poder adaptarse a la arquitectura de madera que monto en la ventana. Es la que me permite instalar las antenas de VHF y UHF y la ventana queda cerrada, no como con la caña de pescar, que no queda cerrada, pues parte de la misma queda dentro de la habitación para poder sujetarla, y esto en invierno es un problemilla.
4. El rendimiento, a ser posible, similar al de la caña de pescar, porque si es inferior… me vuelvo a la caña.


Con estos condicionantes, he construido la antena que os muestro en las siguientes fotografías. Consiste en un hilo de 9m, de los cuales los 7 primeros metros están enrollados en un tubo de PVC, con las espiras separadas 2cm aproximadamente, y los 2m restantes cuelgan de la punta de ese tubo. En el extremo del cable he colocado un “peso”, de manera que esos 2m que cuelgan queden lo más estirados posible.
























Hilo de 9m "comprimido"



Hasta el momento he mantenido diversos QSOs a nivel nacional en la banda de 40m y he contactado en la banda de 20m con diversos países de Europa, incluso he saltado el charco y he conversado un par de minutos con el amigo Mike (W2YP).

Otro asunto es la banda de 80m. Aunque no he realizado todavía pruebas exhaustivas y recibo a un montón de colegas en horario nocturno, me da la impresión de que el rendimiento en transmisión es muy malo, pues he intentado entrar en algún QSO que otro y no me han recibido. Este sería el precio que tendría que pagar por acortar tanto la antena… Bueno, creo que merece la pena, y compensa la facilidad con que se instala este tinglado, ya que en 40m y 20m sí que funciona. En frecuencias mayores probablemente también pueda hacer radio, pero eso os lo contaré más adelante, cuando hay experimentado más con la antena.


Algunos os preguntaréis “Y qué pasa con la contraantena?”. Buena y obligada pregunta, por cierto. Aquí la osadía es mayor si cabe. Estoy utilizando dos modalidades. La primera consiste en una chapa de unos 70x50 cm y la segunda el marco metálico de la ventana. En ambos casos conecto 2 ó 3 cables desde la “presunta tierra de RF” a la toma de tierra del un-un 9:1. Aquí no puedo decir más que “Es lo que tengo”.

No me quiero hacer más extenso. El rendimiento de este tipo de antenas es el que es, el edificio te apantalla, etc., etc., etc. Sin embargo, con todos los “peros” que se puedan poner, los controles que me han dado los colaterales la mayoría de las veces son de 58 o superior, es decir, si la señal llega, pues llega. Y cuando hay QSB... ¿qué pasa? Pues lo mismo que al vecino que tiene la super antena en el tejado: la señal se desvanece, aumenta y disminuye al antojo de las condiciones de propagación.

73

Alberto - EB4HRA

Radio-Actividad en el Cerro de Los Ángeles

En el día de hoy hemos tenido la suerte de podernos juntar unos cuantos radioficionados y hemos disfrutado de lo que más nos gusta: mostrar nuestros últimos inventos y/o adquisiciones y hablar de radio largo y tendido.

EB4HRA nos ha deleitado con su gran variedad de dipolos caseros para V/UHF (no he conocido a nadie que haya experimentado tanto con los dipolos). Por su parte EB4EPA ha desplegado sus antenas directivas de V/U, con las que pretendemos estrenarnos este año en el MAF. Lo más agradable ha sido la visita de EB4ENZ, por lo inesperada, ya que hacía mucho tiempo que no teníamos contacto con él. Por mi parte, yo estuve probando las nuevas antenas tipo "HamStick" para hacer HF en móvil.

Eso sí, allá donde vamos llamamos la atención. Lo cierto es que cuatro coches repletos de antenas llaman la atención de cualquiera...

Aquí tenemos las antenas de VHF y UHF de EB4EPA, llamativas incluso a tres metros de altura.



Abajo podemos ver la antena de 2,5 metros para la banda de 40m. La verdad es que estas antenas van bastante bien, sobre todo utilizando una buena conexión a masa.

Lo más positivo es que todos nos hemos conocido a través de la radio pero sin embargo nuestra afición nos ha llevado a reunirnos "en vertical" de vez en cuando, lo cuál nos enriquece mucho más como personas. Ésta es otra de las fascinantes características del mundo de la radio.
